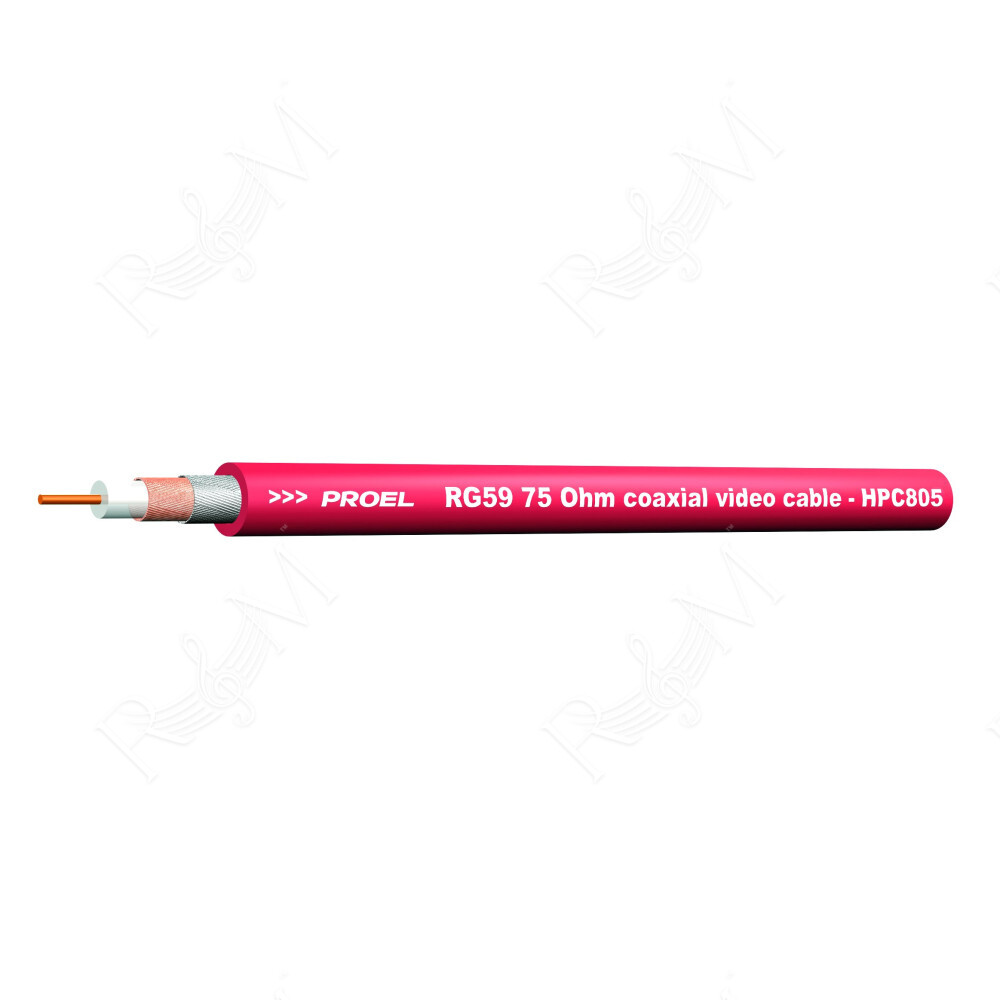

Cavo video RG59 75 Ohm a doppia schermatura (rame-rame stagnato) con guaina in PVC. I cavi RG59 75 Ohm hanno una doppia schermatura, e sono specifici per quelle applicazioni che esigono integrità di segnale, nitidezza, attenuazione d’impedenza e flessibilità, come nei circuiti video analogici e negli studi di trasmissione. Rappresentano la soluzione ideale per i collegamenti d’antenna e per l’interconnessione di apparecchiature video professionali.
- Application fields: Digital video transmissions / Camera, TV, DVD connections / Patch bay video interconnections / BNC connections
- Conductors: 22 AWG = 1 x 0.60 mm (0.32 mm2) Electrolytic bare copper
- Insulation: PE Ø 3.70 mm ± 0.05 mm
- Shield: Copper/Tinned copper double braid 90%
- Jacket: PVC Ø 6.10 mm ± 0.20 mm - Complying with IEC 332.1
- Colour: Red RAL3000
- Electrical resistance:
- 63 Ohm/Km (conductor) @ 20°C
- 6.1 Ohm/Km (shield) @ 20°C
- Electrical capacitance: 55 pF/m (conductor/conductor) @ 1 KHz
- Nominal impedance: 75 Ohm ± 5
- Attenuation:
- 10 MHz = 3.10 dB/100 m
- 50 MHz = 6.50 dB/100 m
- 100 MHz = 10.25 dB/100 m
- 200 MHz = 14.71 dB/100 m
- Velocity of propagation: 66%
- Operating temperature: -20°C/+80°C
- Weight: 56 Kg/Km
- Minimum bending radius: 30 mm
- Return loss > 30 dB @ 300-600 Mhz
- Packaging: 100 m carton reel
