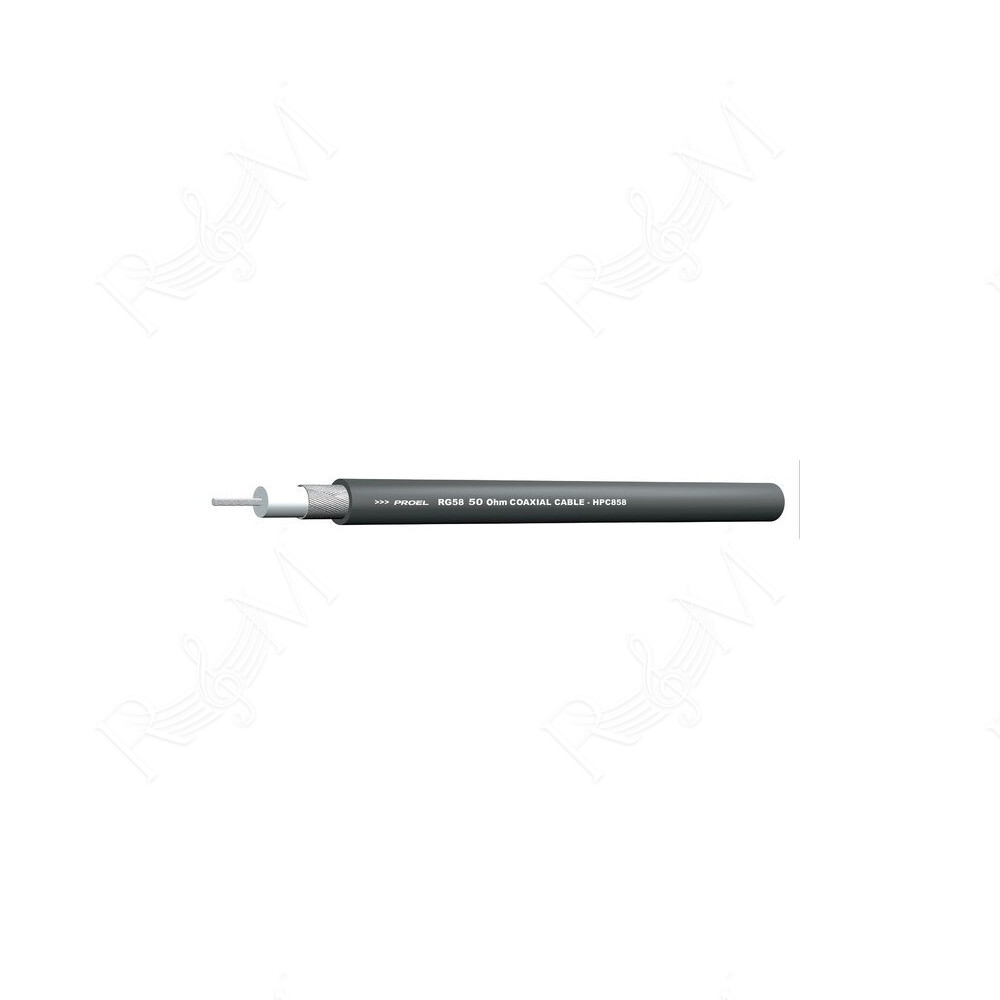

Cavo audio-video a singola schermatura RG58

Cavo Audio-Video coassiale a singola schermatura con conduttore interno interamente in rame stagnato per offrire una stabilità dell’impedenza (50 ohm), e quindi una contenuta RL (Return Loss = perdite di ritorno). La schermatura è realizzata a treccia di rame stagnato per conferire alto potere schermante, sia alle alte che basse frequenze; inoltre la calza realizza una sorta d’imbracatura che protegge il cavo, durante l’istallazione, da eventuali stiramenti. La guaina di rivestimento esterno è realizzata in PVC. Il cavo HPC858 è particolarmente indicato per la distribuzione per i segnali RF.

• Application fields: RF signals / Ethernet signals / TV device interconnections / BNC and RCA connections
• Conductors: Tinned copper 21 AWG = 19 x 0.18 mm (0.41 mm²)
• Insulation: PE ø 2.95 mm ± 0.05 mm
• Shield: Tinned copper braid 95%
• Jacket: PVC ø 5.00 mm
• Colour: Black
• Electrical resistance:
• 38 Ohm/Km (conductor) @ 20°C
• 14 Ohm/Km (shield) @ 20°C
• Electrical capacitance: 97 pF/m (conductor/conductor) @ 1 KHz
• Nominal impedance: 50 Ohm
• Attenuation:
• 100 MHz = 14.70 dB/100 m
• 200 MHz = 20.8 dB/100 m
• 1000 MHz = 570 dB/100 m
• Velocity of Propagation 66 %
• Operating temperature -20°C/+80°C
• Weight 40 Kg/Km
• Minimum bending radius 30 mm
• Packaging 100 m carton reel
