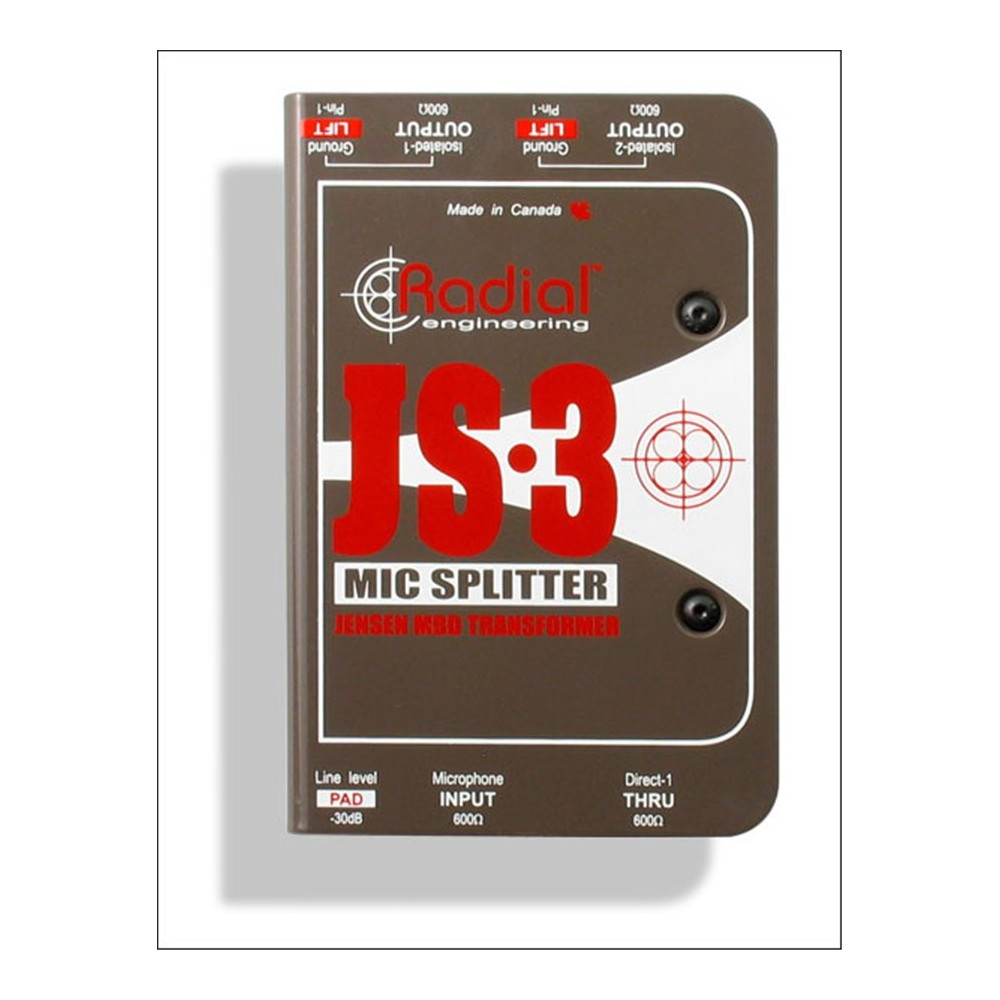

JS3™ di RADIAL ENGINEERING è uno splitter microfonico bilanciato ad alte prestazioni progettato per ripartire lo stesso segnale su tre destinazioni contemporaneamente, tramite due uscite isolate da trasformatore Jensen e una diretta.

Caratteristiche di rilevo


• Invia un segnale microfonico a tre destinazioni contemporaneamente


• Trasformatore Jensen per ottenere un'alta qualità audio


• Elimina i ronzii e i rumori causati dai loop di massa


• Le doppie uscite isolate garantiscono la reiezione ottimale del rumore

RADIAL JS-3 è uno splitter microfonico con trasformatore Jensen che consente a una sorgente bilanciata di alimentare più destinazioni tramite connettori XLR standard. È un dispositivo passivo dotato di un trasformatore con nucleo in nichel laminato per ottenere una distorsione armonica eccezionalmente bassa e senza lo spostamento di fase causato da trasformatori con nucleo in acciaio. JS-3 offre il vantaggio del completo isolamento del trasformatore con un rumore common-mode (CMR), migliore di -90 dB, senza fastidiosi ronzii e altri rumori indotti da loop di tensione e di massa. JS3 offre un'interfaccia semplice ma efficace per microfoni o DI Box, inoltre grazie al Pad con -30 dB d’attenuazione possono essere utilizzati anche dispositivi consumer e Linea senza timore di distorsione o sovraccarichi dovuti alla saturazione. JS-3 è realizzato con una robusta struttura in acciaio calibro 14 robusto e durevole, fino a 8 unità possono essere montate a rack in 2RU utilizzando l’accessorio opzionale Radial J-Rak.

Applicazioni di JS3

Utilizzo di JS3 per alimentare tre mixer

A volte è necessario alimentare contemporaneamente il mixer principale, i monitor da palco e un registratore. Il JS3 semplifica il collegamento grazie all'ingresso XLR, all'uscita diretta e alle due uscite isolate. Queste eliminano i loop di massa quando si collegano a più mixer.

Specifiche tecniche  di JS3


• Tipo di circuito audio:  Splitter passivo microfono/linea, basato su trasformatore


• Trasformatore: JT-MB-DPC, rapporto 1:1:1


• Numero di canali:          Splitter a tre vie (uno in entrata/tre in uscita)


• Risposta in frequenza: 20Hz ~ 20KHz (+0dB/ -2dB)


• Gamma dinamica:       140dB


• Distorsione armonica totale:  0,0005% @ 1kHz


• Deviazione di fase:        0,7° a 100Hz; 2,8° a 20Hz


• Impedenza d'ingresso:                Dipendente dalla sorgente


• Impedenza di uscita:   Dipende dalla sorgente


• Ingresso massimo:       +25dBu @ 1kHz

Caratteristiche generali


• Pad d'ingresso, Ground Lift


• Connettori di ingresso:               Ingresso XLR-F


• Connettori di uscita:    Due uscite isolate


• Costruzione:    Telaio e guscio esterno in acciaio calibro 14


• Dimensioni (L x P x P):  3,3“ x 5,0” x 2” (84 x 127 x 48 mm)


• Peso: 0,7 kg (1,55 libbre)


• Alimentazione:               Passiva, non richiede alimentazione


• Condizioni d'uso:       Da utilizzare solo in ambienti asciutti tra 5°C e 40°C.
