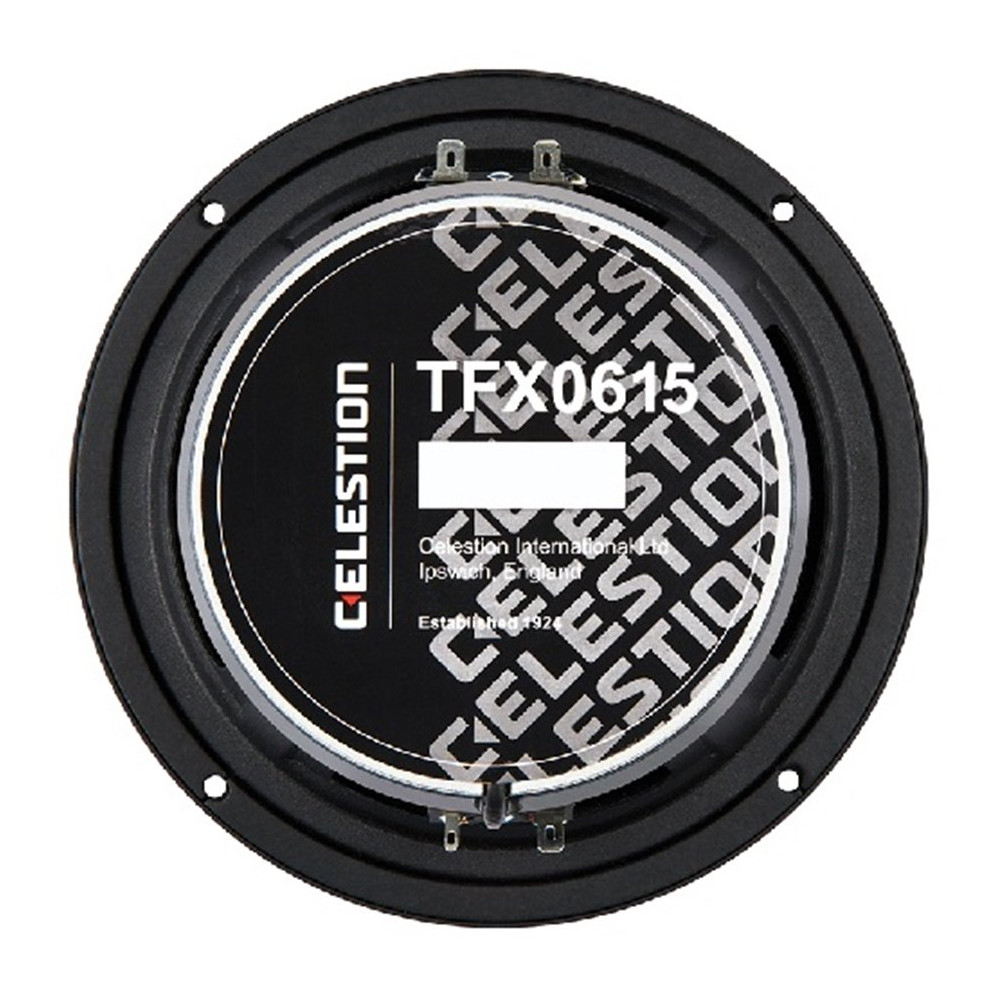

Celestion TFX0615 è uno speaker coassiale con magnete in ferrite e telaio in acciaio stampato. Diametro 6", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.5" e sensibilità 94 dB.

Caratteristiche del Celestion TFX0615


• tweeter a cupola in seta


• guida d'onda HF integrata


• copertura HF nominale di 110°

Specifiche Generali


• Diametro nominale: 165 mm / 6,5 pollici


• Potenza nominale: 150 W


• Potenza nominale continua: 300 W


• Impedenza nominale: 8 Ω


• Sensibilità: 94 dB


• Gamma di frequenza: 100-6000 Hz


• Tipo di telaio: Acciaio stampato


• Tipo di magnete: Ferrite


• Peso del magnete: 0,81 kg / 23 oz


• Diametro bobina mobile: 38 mm / 1,5 pollici


• Materiale bobina mobile: Rame tondo


• Materiale supporto: Poliimmide


• Materiale cono: Carta rinforzata con Kevlar


• Materiale bordo: Rivestito in tessuto


• Sospensione: Singola


• Altezza gap (Hg): 6 mm / 0,24 pollici


• Altezza avvolgimento VC (Hvc): 13,5 mm / 0,53 pollici

Parametri di Thiele-Small


• D: 140mm/5.51in


• Fs: 96.8Hz


• Mms: 12.62g/0.45oz


• Qms: 3.038


• Qes: 0.429


• Qts: 0.376


• Re: 5.39ohm


• Vas: 7.18l/0.25ft3


• BI: 9.82Tm


• Cms: 0.21mm/N


• Rms: 2.53kg/s


• Le (at 1kHz): 0.46mH

Specifiche Aggiuntive HF


• Potenza nominale: 10 W


• Potenza nominale continua: 20 W


• Impedenza nominale: 8 ohm


• Sensibilità: 98 dB


• Gamma di frequenza: 1700-20.000 Hz


• Crossover minimo consigliato 12 dB/ottava: 2200 Hz


• Diametro bobina mobile: 25 mm / 1 pollice


• Tipo di magnete: Neodimio


• Materiale diaframma: Seta


• Materiale bordo: Seta

Informazioni di Montaggio


• Diametro totale: 178 mm / 7 pollici


• Profondità totale: 75,5 mm / 3 pollici


• Diametro del foro: 145 mm / 5,7 pollici


• Dimensioni del foro di montaggio: 4 mm / 0,16 pollici Ø


• Numero di fori di montaggio: 4


• PCD del foro di montaggio: 168,5 mm / 6,63 pollici


• Peso unitario: 4,6 libbre / 2,1 kg

Note


• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima. Altoparlante testato in aria libera.


• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima.


• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.


• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
