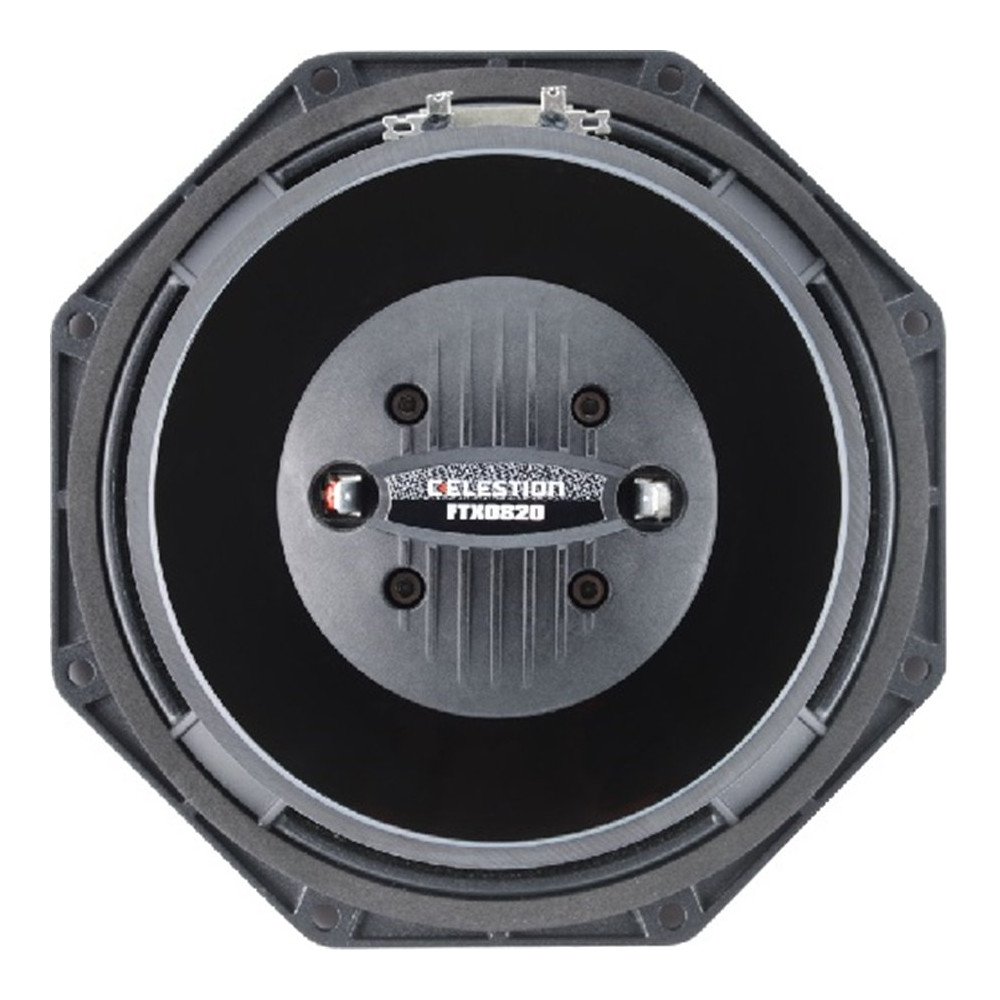

Celestion FTX0820 è uno speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 8", potenza nominale 200 Watt, impedenza 8 Ohm, bobina da 2" e sensibilità 94 dB.

Caratteristiche del Celestion FTX0820


• il gruppo magnete in ferrite funge da motore comune sia per LF che per HF


• diaframma HF in poliimmide


• anello di demodulazione


• copertura HF nominale di 100°


• kit di riparazione HF disponibile


• fornito senza crossover

Specifiche Generali


• Diametro nominale: 200 mm / 8 pollici


• Potenza nominale: 200 W


• Potenza nominale continua: 400 W


• Impedenza nominale: 8 Ω


• Sensibilità: 94 dB


• Gamma di frequenza: 70-5000 Hz


• Tipo di telaio: Alluminio pressofuso


• Tipo di magnete: Ferrite


• Peso del magnete: 1,5 kg / 54 oz


• Diametro bobina mobile: 50 mm / 2 pollici


• Materiale bobina mobile: Rame avvolto sul bordo


• Materiale supporto: Fibra di vetro


• Materiale cono: Carta rinforzata con kevlar


• Materiale bordo: Rivestito in tessuto


• Sospensione: Singola


• Altezza gap (Hg): 8 mm / 0,31 pollici


• Altezza avvolgimento VC (Hvc): 12 mm / 0,47 pollici

Parametri di Thiele-Small


• D: 0.17m/6.69in


• Fs: 63.9Hz


• Mms: 21.12g/0.75oz


• Qms: 4.709


• Qes: 0.242


• Mmd: 19.19g/0.68oz


• Qts: 0.231


• Re: 5.9ohm


• Vas: 21.38lt/0.75ft3


• BI: 14.4Tm


• Cms: 0.238mm/N


• Rms: 1.802kg/s


• Le (at 1kHz): 0.84mH

Specifiche Aggiuntive HF


• Potenza nominale: 40 W


• Potenza nominale continua: 80 W


• Impedenza nominale: 8 Ω


• Sensibilità: 103 dB


• Gamma di frequenza: 1500-20.000 Hz


• Crossover minimo consigliato 12 dB/ottava: 2200 Hz


• Diametro bobina mobile: 34 mm / 1,4 pollici


• Tipo di magnete: Motore a doppio magnete in ferrite


• Materiale diaframma: Poliimmide


• Materiale bordo: Poliimmide

Informazioni di Montaggio


• Diametro totale: 225 mm / 8,8 pollici (profilo ottagonale)


• Profondità totale: 123 mm / 4,8 pollici


• Diametro del foro: 187 mm / 7,36 pollici


• Dimensioni del foro di montaggio: 6,5 mm / 0,26 pollici Ø


• Numero di fori di montaggio: 8


• PCD del foro di montaggio: 210 mm / 8,27 pollici


• Peso unitario: 4,1 kg / 9 lb

Note


• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima.


• Altoparlante testato in aria libera.


• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima.


• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.


• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.


• Xmax: 0,5*(Hvc-Hg) + 0,25*Hg

Gli speaker della serie Celestion FTX sono driver per altoparlanti coassiali full-range. Hanno un singolo gruppo magnetico che guida sia gli elementi a bassa che quelli ad alta frequenza per un segnale di uscita più coerente. I vantaggi includono anche un peso inferiore e dimensioni più compatte.
