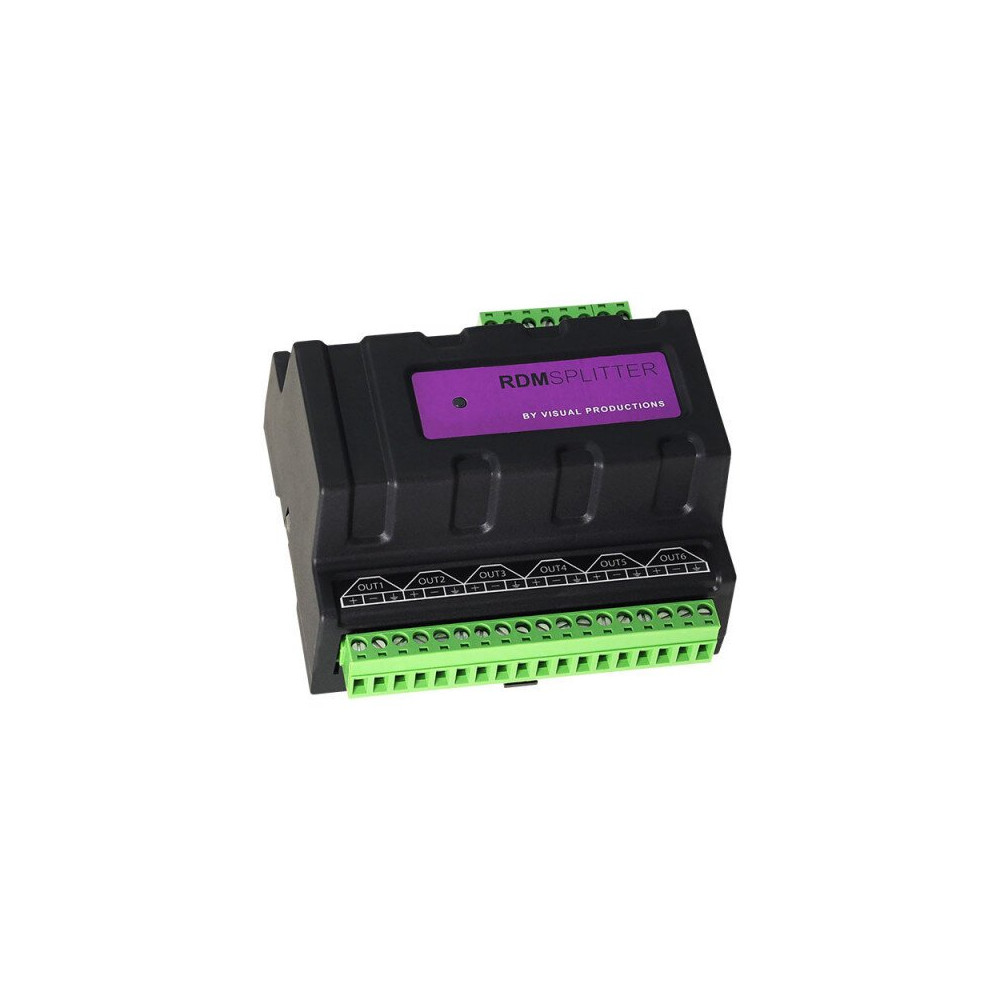

RdmSplitter (Terminal)

RdmSplitter (terminal) è uno splitter / booster otticamente isolato per reti DMX e RDM, progettato per superare i limiti strutturali del protocollo DMX‑512. Quest’ultimo, pur essendo uno standard molto diffuso e affidabile, presenta alcune restrizioni: una singola linea può gestire al massimo 32 dispositivi, deve essere cablata in topologia a bus e non dovrebbe superare 300 metri di lunghezza. L’RdmSplitter (terminal) affronta direttamente queste limitazioni distribuendo il segnale DMX sulle sue 6 uscite DMX, consentendo una topologia a stella più efficiente e flessibile. Ogni uscita è in grado di pilotare altri 32 dispositivi e supporta ulteriori 300 metri di cablaggio, rigenerando il segnale e funzionando come vero e proprio booster. Il dispositivo offre connessioni DMX‑512/RDM tramite morsetti a vite Phoenix, ideali per quadri elettrici e installazioni fisse dove si richiede un cablaggio robusto, ordinato e permanente. Ogni porta è otticamente isolata singolarmente, aumentando l’affidabilità del sistema e riducendo il rischio di disturbi o guasti che si propagano lungo la rete. La compatibilità con il protocollo RDM (ANSI E1.20) abilita la comunicazione bidirezionale, permettendo l’indirizzamento automatico dei dispositivi e il ritorno di informazioni di stato verso il controller luci. Il montaggio su guida DIN, l’alimentazione a 9 - 24 VDC e la conformità agli standard DMX512‑A (ANSI E1.11), CE, ROHS, UKCA, FCC ed EAC lo rendono una scelta efficace per installazioni professionali permanenti. Vantaggi per gli utenti Integrazione semplice e pulita in quadri elettrici e rack grazie ai morsetti a vite tipo Phoenix Supera i limiti del DMX tradizionale, aumentando il numero di dispositivi collegabili Garantisce maggiore stabilità del segnale grazie all’isolamento ottico su ogni porta Permette cablaggi più ordinati ed efficienti grazie alla topologia a stella Facilita configurazione e manutenzione grazie alla compatibilità RDM e alla comunicazione bidirezionale Si integra facilmente in sistemi ibridi grazie al supporto dei principali protocolli di rete Ambiti di utilizzo Installazioni architetturali e di architainment Illuminazione di facciate e spazi urbani Musei, chiese e luoghi di culto Navi da crociera e strutture ricettive Teatri, sale eventi e spazi per lo spettacolo Stand fieristici e centri commerciali Hotel, ristoranti, discoteche, lounge e giardini

Specifiche Tecniche:

Technical characteristics

• DMX512-A (ANSI E1.11)
• RDM (ANSI E1.20)
• Screw terminals
• 6 outputs
• Optical isolation (individual per port)
• 9 - 24 V_DC 5 W (PSU optional)
• Operating temperature: -20 to 50 °C
• Operating relative humidity: 10 to 80% non-condensing
• Compliance: CE, ROHS, UKCA, FCC, EAC
• DIN rail mounting
• Dimensions: 10.4 x 10.5 x 5.9 cm
