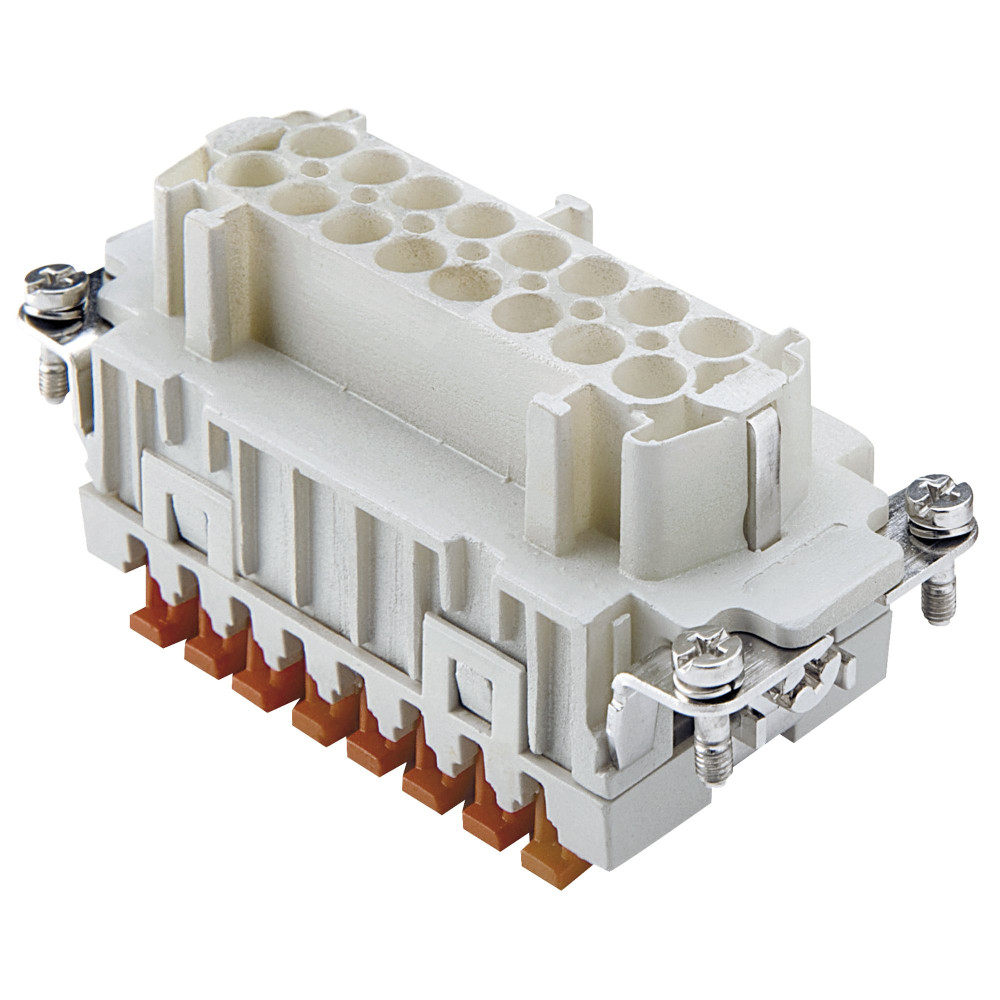

16P Squich Insert female

Per ottimizzare la connessione delle componenti elettriche in modo pratico, ILME ha sviluppato la serie di connettori prese CSH - squich -, che si distingue per la semplicità non solo in fase di assemblaggio ma anche in fase di utilizzo. La serie CSH (con collegamento a molla sotto tensione con la gabbia ed elementi di imbullonatura del dispositivo) rappresenta quindi il progresso coerente della serie CSE (con collegamento a molla sotto tensione con la gabbia ) e offre i seguenti vantaggi.
Connessione semplice senza attrezzi, risparmio di tempo rispetto a un'installazione tradizionale (operazioni di avvitamento e messa della molla sotto tensione), distinzione ottica dei contatti delle canaline non ancora collegate, connessione da canaline fino a 2,5 mm² con o senza venatura a tubetto isolante, alta resistenza alle vibrazioni, già cablata.
A ogni camera di contatto viene assegnato un elemento del dispositivo di imbullonatura. Se questo dispositivo di imbullonatura viene premuto, il morsetto della molla di tensione della gabbia adeguata si chiude e viene realizzato un collegamento corretto con la canalina.. Gli elementi del dispositivo di imbullonatura sono colorati rispetto al resto della struttura e non vengon premuti verso basso in caso di fornitura. Dopo che è stata eseguita questa operazione, l'integrazione nel corpo dell'inserto del contatto è completa.
La serie di connettori spine CSH - squich - offre quindi un modo semplice, rapido e tecnico di alta qualità per eseguire i vostri collegamenti. Nel caso in cui sia necessario allentare una canalina, sarà possibile aprire gli elementi di imbullonatura tramite l'uso di un normale cacciavite (0.5x 3,5 mm).
Semplice, no? Il cacciavite viene introdotto nell'apertura del dispositivo di imbullonatura e premuto verso il basso - la chiave e il morsetto della molla di tensione della gabbia si sollevano e il gioco è fatto.
Il cacciavite viene introdotto nell'apertura del dispositivo di imbullonatura e premuto verso il basso - la chiave e il morsetto della molla di tensione della gabbia si sollevano e il gioco è fatto.
Gli inserti del contatto CSH sono adatti a tutti i tipi di applicazione, da -40°C a +125°C.

Specifiche:
Corrente nominale (A): 16 A
Contatti: 16
Dimensione minimo cavo: 0.14 mm²
Dimensione massima cavo: 2.5 mm²
Lunghezza (mm): 83.3 mm
Altezza (mm): 36.2 mm
Larghezza (mm): 34 mm
Peso: 0.108 kg
Grado IP: IP20 (solo per uso interno)
Colore: Grigio
Profondità di inserimento terminale PE: 7 mm
Sezione trasversale cavo PE: 2.5 mm²
Forza di serraggio per connessione PE: 1.2 nm
Specifiche secondo EN 61984: 690 V 6 kV 2
Resistenza all'isolamento: 10 GΩ
Tensione nominale secondo UL/CSA: 600 V
Grado di reazione al fuoco (UL 94): V-0
Profondità di inserimento conduttori: 7 mm
Connessione Pin: Squich senza vite
Identificativo produttore: CSFF 16
Dispositivo di bloccaggio: Vite
Tipo di contatto: Placcato in argento
Temperatura di esercizio minima: -40 °C
Temperatura Massima di Funzionamento: 125 °C
