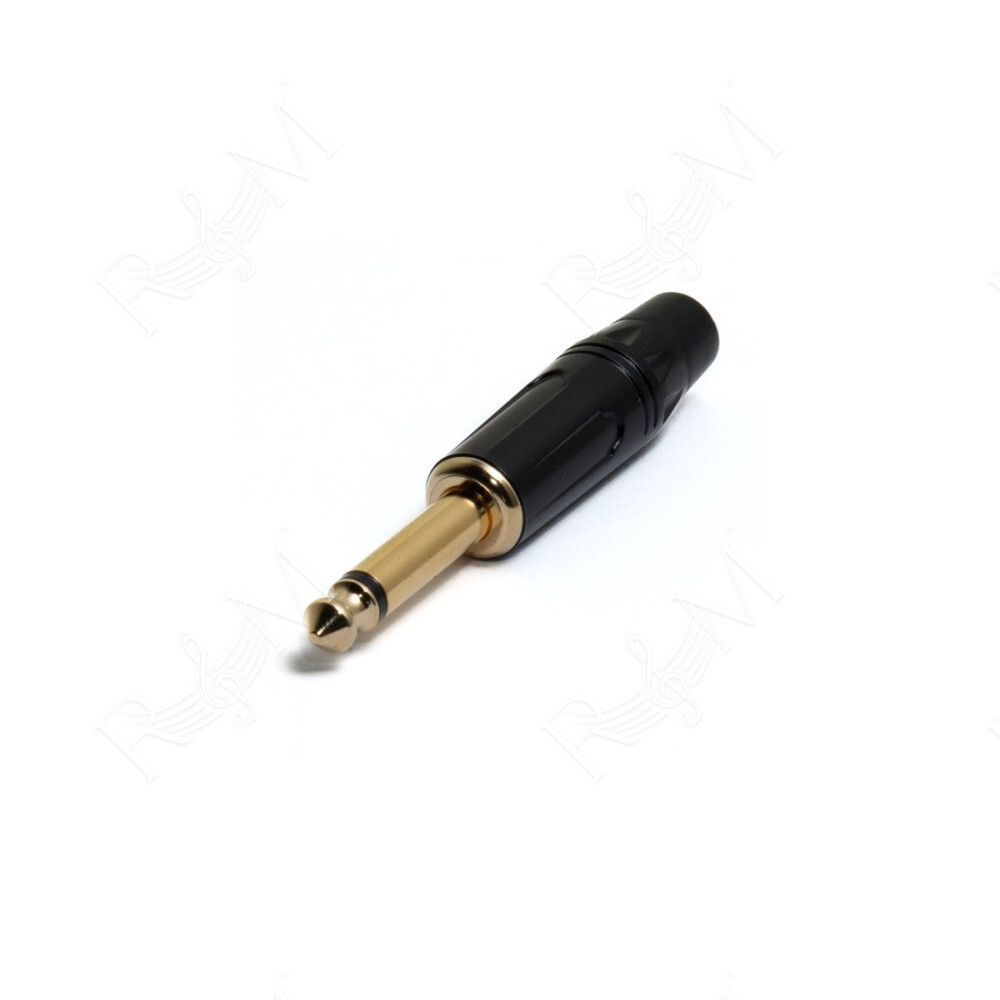

J/JM-M-B Jack Mono 6.3 Black serie JUST

Quik Lok J/JM-M-B

Connettore serie JUST Jack Mono 6.3 Black

Connettore Jack Mono 6.3

Corpo in metallo, finitura Black

Plug dorato

Fermacavo nero in plastica

Il connettore JACK

Il connettore Jack (spinotto Jack o semplicemente Jack) è un connettore elettrico comunemente utilizzato per trasportare segnali in bassissima tensione, per lo più segnali audio in forma analogica. È stato inventato nel XIX secolo per l'utilizzo in centralini telefonici ed è uno degli standard più datati di connettore elettrico ancora in uso.

Le versioni

Le diverse versioni di connettori Jack per disponibilità di contatti sono:

Jack TS: 2 contatti, utilizzato in ambito audio per segnali sbilanciati

Jack TRS: 3 contatti, utilizzato in ambito audio per segnali stereo oppure mono bilanciati (detto anche Jack Stereo)

Jack TRRS: 4 contatti, utilizzato per segnali stereo più microfono o canali video, switch etc

Jack TRRRS: 5 contatti, utilizzato in alcuni dispositivi portatili con doppio microfono o uscita bilanciata stereo etc

I diametri

Sub Mini Jack: 2.5 mm, utilizzato per cuffie, smartphone, console, videocamere etc

Mini Jack: 3.5 mm (1/8" in standard anglosassone), utilizzato per cuffie, smartphone, lettori mp3, schede audio etc

Jack: 6.3 mm (1/4" in standard anglosassone), utilizzato per strumenti musicali, cuffie, amplificatori etc

NATO Plug: 7.13 mm, impiegato per lo più in ambiti speciali come applicazioni militari, cuffie per l'aviazione etc

Le forme

Dritto: l'uscita del connettore prosegue nella stessa direzione del cavo

Angolato a 90°: detti anche Jack "a pipa" o a Jack "a L", impiegati per ragioni di spazio, per evitare urti, spesso in abbinamento alla forma piatta o flat
