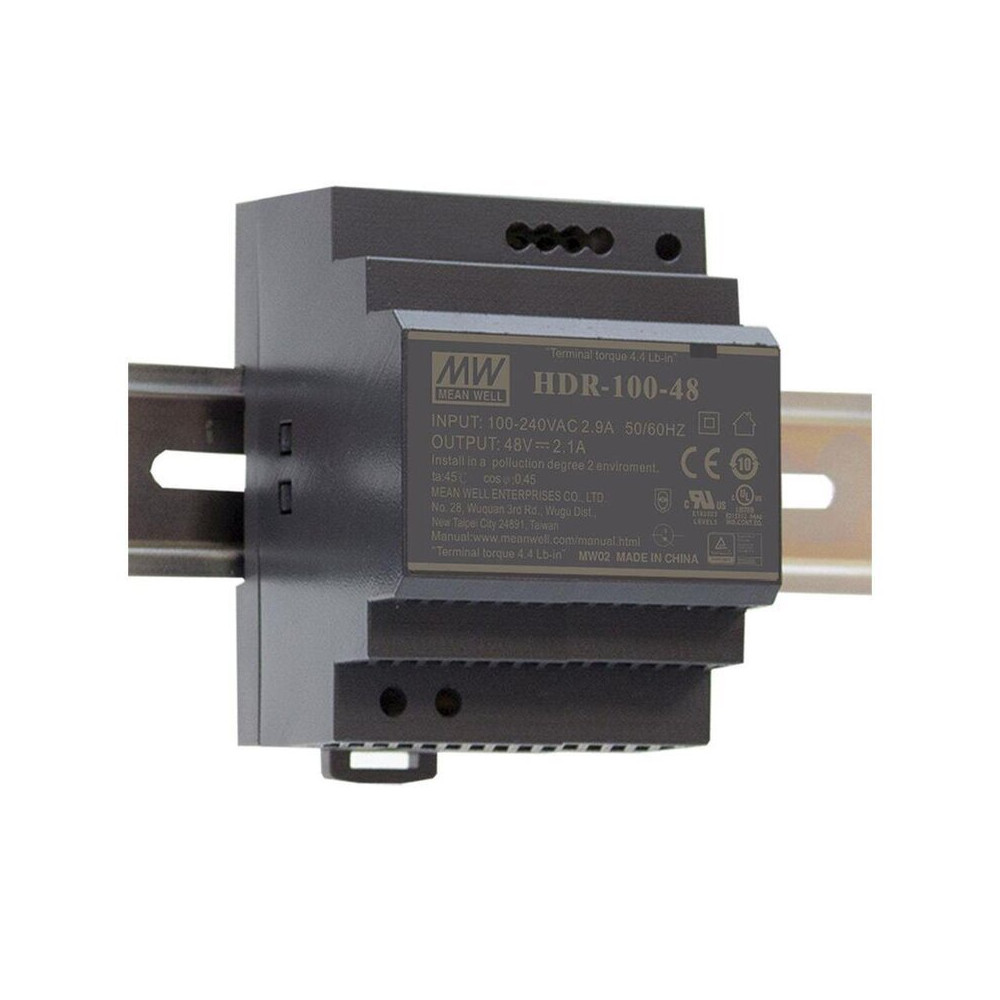

Mean-Well HDR-100-48

HDR-100-48 è un alimentatore per guida DIN ultrasottile da 48 VDC e 100 W di potenza. Fa parte di una linea adatta per essere installata su guide di montaggio TS-35/7.5 o TS-35/15. Il corpo ha una larghezza di 70 mm (4SU), che consente di risparmiare spazio all'interno degli armadi. L'intera serie adotta l'ingresso CA a gamma completa da 85 VAC a 264 VAC (277 VAC operativi) ed è conforme alla normativa EN 61000 - 3 - 2. È dotato di modalità a corrente costante per la protezione da sovraccarico, adattandosi a varie applicazioni induttive o capacitive. HDR-100 è realizzato con un alloggiamento in plastica molto sicuro. Con un'efficienza di lavoro fino al 90%, l'intera serie può funzionare a una temperatura ambiente compresa tra -30 e 70 ℃ sotto convezione d'aria. Le funzioni di protezione complete e le certificazioni pertinenti per l'automazione domestica e gli apparecchi di controllo industriale (IEC60950-1, UL508, UL60950-1, EN61558-2-16) rendono HDR-100 una soluzione di alimentazione molto competitiva per applicazioni domestiche e industriali.  Caratteristiche principali Design ultra-sottile con larghezza di 70 mm (4SU) Ingresso universale 85 - 264 VAC (277 VAC operativo) Consumo energetico senza carico < 0,3 W Sistema Limited Power Source (LPS) definito dalla norma IEC 60950-1 come un circuito la cui tensione al secondario, senza carico, non supera i livelli limite dei circuiti SELV (Safety Extra Low Voltage) Tensione d'uscita in continua regolabile Raffreddamento tramite convezione d'aria libera (temperatura di lavoro: da -30 a 70 °C) Montabile su guida DIN TS-35 / 7,5 o 15 Protezioni: cortocircuito / sovraccarico / sovratensione Classe di isolamento II Categoria di sovratensione Ⅲ Indicatore LED per accensione 3 anni di garanzia

Specifiche Tecniche:

Technical characteristics

Output

• DC voltage: 48 V
• Rated current: 1.92 A
• Current range: 0 - 1.92 A
• Rated power: 92.2 W
• Ripple & noise (max.): 40 mV_p-p
• Voltage adj. range
  • Pass Lps: 48 - 48.7 V
  • Non Lps: 43.2 - 55.2 V
• Voltage tolerance: ±1.0%
• Line regulation: ±1.0%
• Load regulation: ±1.0%
• Setup, rise time: 500 ms, 60 ms  / 230 V_AC
• Hold up time (typ.): 30 ms  / 230 V_AC

Input

• Voltage range: 85 - 264 V_AC (277 V_AC operational)
• Frequency range: 47 - 63 Hz
• Efficiency (typ.): 90%
• AC current (typ.): 1.6A / 230 V_AC
• Inrush current (typ.): 70 A / 230 V_AC (cold start)

Protection

• Overload: 102 - 110% rated output power, protection type: constant current limiting, recovers automatically after fault condition is removed
• Overload voltage: 56.5 - 64.8 V_DC, protection type: shut down o/p voltage, re-power on to recover

Enviroment

• Working temp.: -30 to 70 °C (refer to "Derating Curve")
• Working humidity: 20 to 90% RH non-condensing
• Storage temp., humidity: -40 to 85 °C, 10 to 95% RH non-condensing
• Temp. coefficient: ±0.03% / °C (0 - 50 °C) RH non-condensing
• Vibration: 10 - 500 Hz, 2G 10 min./1 cycle, period for 60 min. each along X, Y, Z axes; mounting compliance to IEC60068-2-6
• Operating altitude: 2000 m
• Over voltage category: Ⅲ; according to EN61558, EN50178,EN60664-1, EN62477-1; altitude up to 2000 m

Safety & EMC

• Safety standards: UL60950-1, UL508,  TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1 approved; design refer to  TUV EN60950-1
• Withstand voltage: I/P-O/P: 4 kV_AC
• Isolation resistance: I/P - O/P: 100 Mohm / 500 V_DC / 25 ℃ / 70 % RH

Others

• MTFB: 856.5 K hrs min. MIL-HDBK-217F (25 ℃)
• Dimension (W x H x D): 70 x 90 x 54.5 mm
• Packing: 0.27 kg; 48 pcs 14 kg
